chap 5- Memory(2)

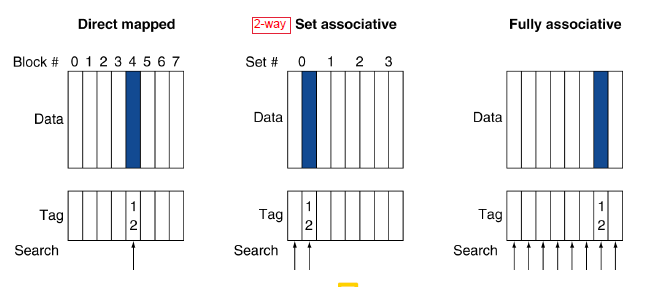

Associative Caches



1. Fully associative

• 어느 캐쉬 앤트리던 블럭에 모두 접근 가능.
• 검색하려면 모든 엔트리를 찾아봐야함
  ->엔트리마다 comparator가 필요
  -> 비용이 많이듦



2. n-way set associative

• 각각의 set은 n개의 엔트리를 포함한다.
• 블럭 번호로 어떤 set에 들어갈지 결정된다.
• 주어진 set 안의 모든 entry를 검색
  -> n개의 comparator만 필요





예)

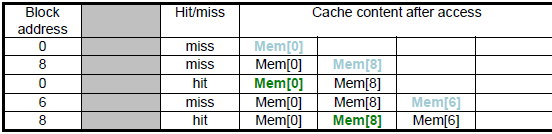

4-block caches

Block 접근 순서: 0, 8, 0, 6, 8일때



*cache index 계산방법: 블록주소 % 캐쉬 블록 개수



DIrect mapped



*cache index 계산방법: 블록주소 %  set 개수

2way set associative



Fully associative









Replacement Policy

Set associative에서 캐쉬에 들어갈 공간이 부족할 때 어떤 걸 교체할 것인지?



1. Least-recently used(LRU)

• 가장 최근걸 유지
• 오랜시간 사용되지 않은 걸 교체

2. Random

• 랜덤하게 교체
  -> associativity가 높다면 LRU방법과 성능차이가 거의 안 남







Multilevel Caches

Level-2 cache

: primary cashe에서 miss가 났을 때 보조해주는 캐쉬
-> 크고 느리지만 메인메모리에 비핸 상당히 빠름



예)

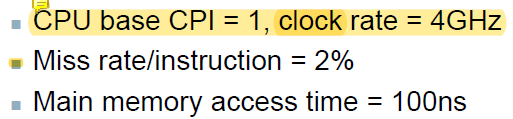

primary cache

1. Miss penalty = 100ns / 0.25ns(1/4*10^9) =400 cycles

-> 0.25 ns 는 CPU에서 데이터 가져올 때 걸리는 시간

* ns=10^-9

2. CPI = 1+ 0.02* 400 = 9



primary에서 miss나고 L-2에서 hit난 경우

1. Miss penalty= 5ns / 0.25ns = 20 cycles

2. CPI= 1+ 0.02 * 20 + 0.005 * 400 = 3.4





* Primary cache는 hit time 최소화에 집중

L-2 cache는 miss rate 낮추는거에 집중해서 만들어야 함.







*캐쉬를 블록단위로 접근하면 miss 날 확률을 많이 줄일 수 있음

* 캐쉬에 저장되는 양이 커질수록 miss가 많이 뜸
