Intensity Transform

Spatial domain processing

: 하나의 픽셀값을 결정하기 위해 같은 위치의 픽셀뿐만 아니라

주변의 이웃한 픽셀들까지 이용해서 하나의 픽셀 값을 결정한다.





Intensity Transformation

: spatial domain processing의 하나로 가능한 적은 수의 이웃 픽셀들을

이용해서 값을 결정하는 방법.

이웃이 없이 자기 자신만을 통해 결정이 되면 가장 적은 수.



Image Negative

: intesnsity를 반대로 바꾼 것.

밝은 값은 어두운 값으로, 어두운 값은 밝은 값으로

수식: 255-x

이미지의 어두운 부분을 밝게 바꿔주면서 디테일한 정보를 얻을 수 있다





Log Transformations

: log의 성질을 반영하여 변형

-> 값이 작은 구간에서는 변화량이 크고, 값이 큰 구간은 변화량이 줄어드는 성질

-> intensity 값들이 가장 큰 intensity에 비해 너무 작을 경우 log transformation을

사용하면 디테일한 정보를 얻을 수 있다.

c는 상수





Power-law(Gamma) Transformation

:

S는 output intensity, c는 상수, r은 input intensity,   감마값에 따라 그래프가 달라진다

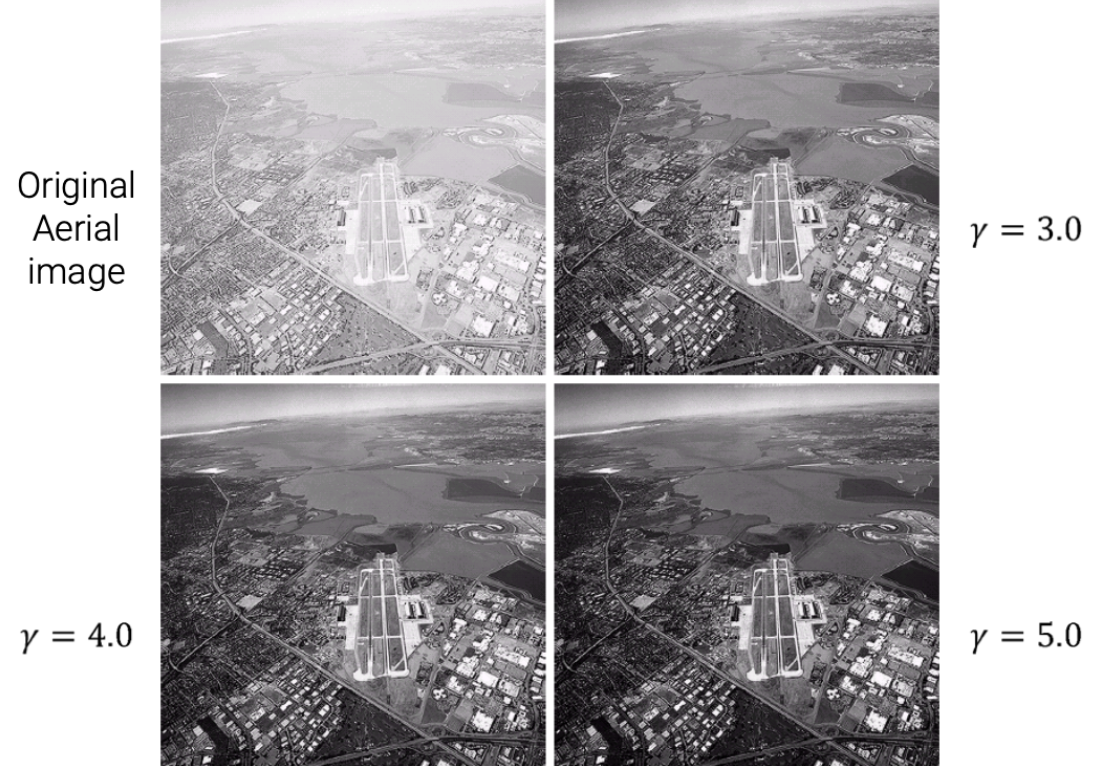

감마값이 1보다 커지면 255에 가까운 범위에서는 output intensity가

high contrast를 가지게 된다.

즉, 이미지가 어두워지는 결과를 얻는다.

어두운 이미지를 밝게 바꾸려면 감마값을 줄여야 하고

밝은 이미지를 어둡게 바꾸려면 감마값을 늘려야 한다.

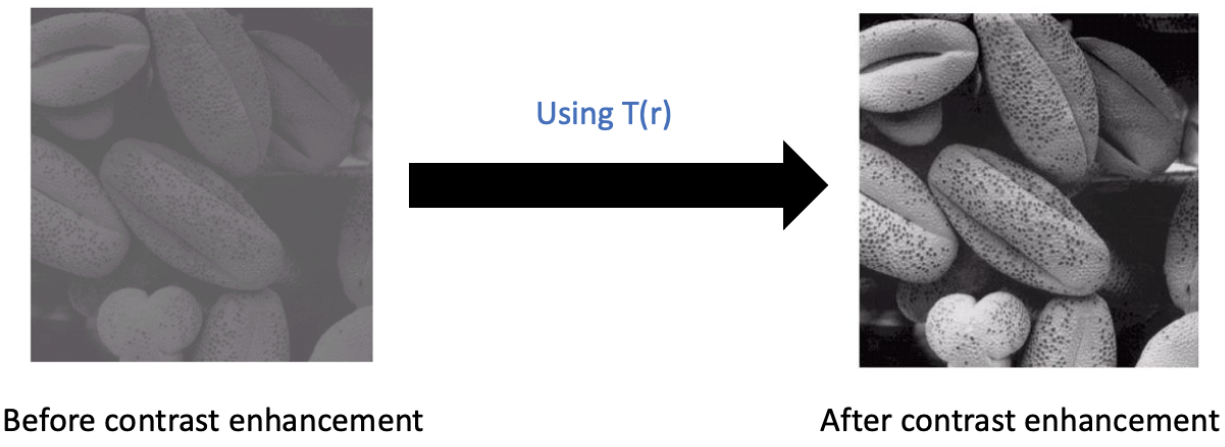

Contrast Stretching

: Contrast란 가장 큰 intensity값과 가장 작은 intensity 값의 비율.

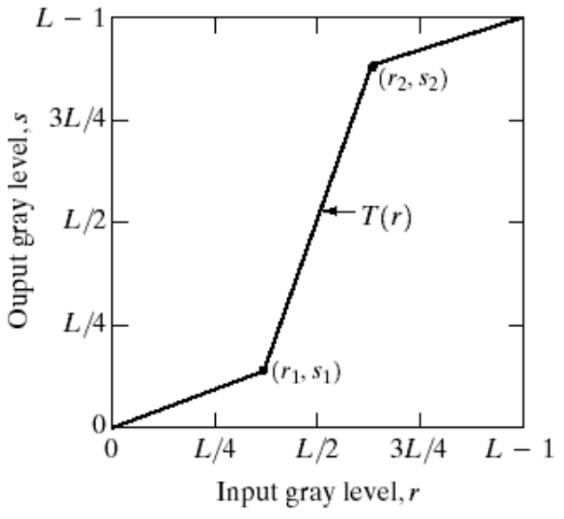

이 contrast를 조절하는 함수를 만들어 적용



intensity가 작은 부분과 큰 부분에서는 값의 변화를 적게 주고,

intensity가 중간인 부분은 값의 변화를 크게 주어 디테일을 살린다.





Intensity-Level Slicing

: 특정부분만 밝게 또는 어둡게 강조하기 위해 사용







Histogram of Image

이미지의 픽셀값을 기준으로 histogram을 만든다

x축은 픽셀이 나타내는 픽셀값이고 y축은 해당 픽셀값 몇 개의 픽셀이 가지고

있는지 나타낸다.



histogram을 사용하는 이유?

-> 이미지의 밝기나 contrast와 같이 이미지를 분석하고 조작하는데 유용하기 때문

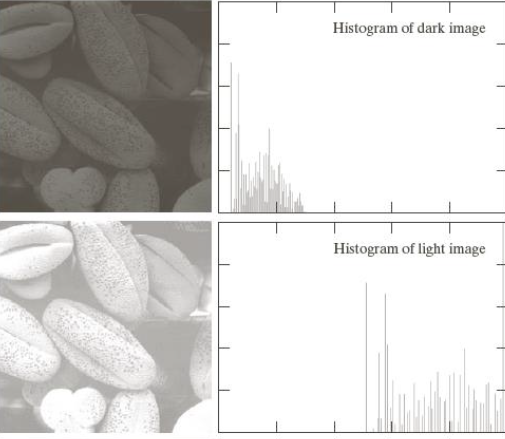

어두우면 히스토그램이 왼쪽에 치우치고 밝으면 오른쪽에 치우침

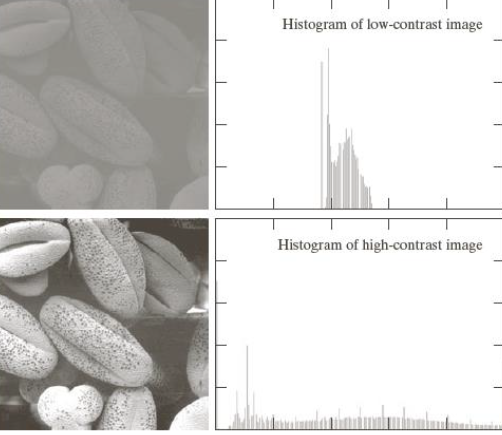

흐릿한 이미지는 intensity 분포가 밀집되있고 깔끔한 이미지는 골고루 퍼져있다.





Histogram Processing

: Histogram을 원하는 결과를 얻을수 있도록 조작하는 과정





Histogram Equalization

: 밀집되어있는 Histogram을 골고루 분포하도록 만드는 것

-> 밝기와 contrast값을 조절하기 위해 사용

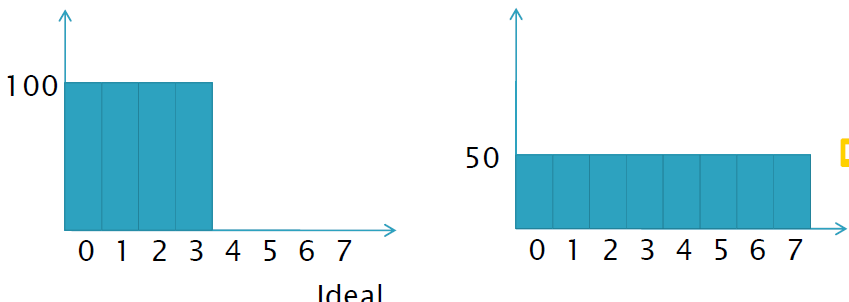

이상적이지만 이렇게 바꾸기가 쉽지 않다.



현실은 이게 최선

어떻게?

-> input 이미지에 transfer function을 적용해서 바꿔줘야 한다



r은 input의 최대 픽셀값

s는 output의 최대 픽셀값

L은 보통 256

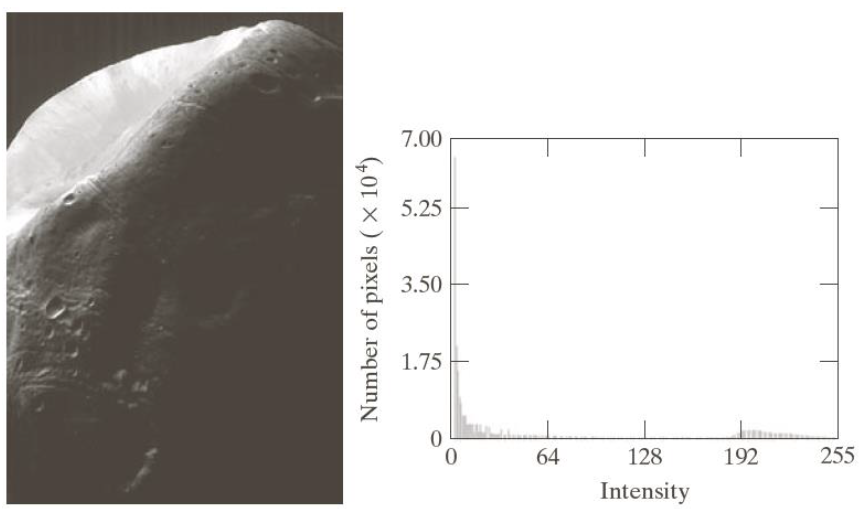

Histogram Matching



: 이미지 histogram을 원하는 모양의 histogram으로 바꾸는 것.

서로 다른 histogram을 가지는 2개의 이미지를 비교할 때 유용하게 사용된다.

혹은 Histogram Equalization으로 이미지를 보정할 수 없을 때 사용된다.

원본

Histogram Equalization을 취한 것.

Histogram Matching을 취한
